全自動端子機 >> (JC-03)全自動兩端壓著機

產品編號： 001

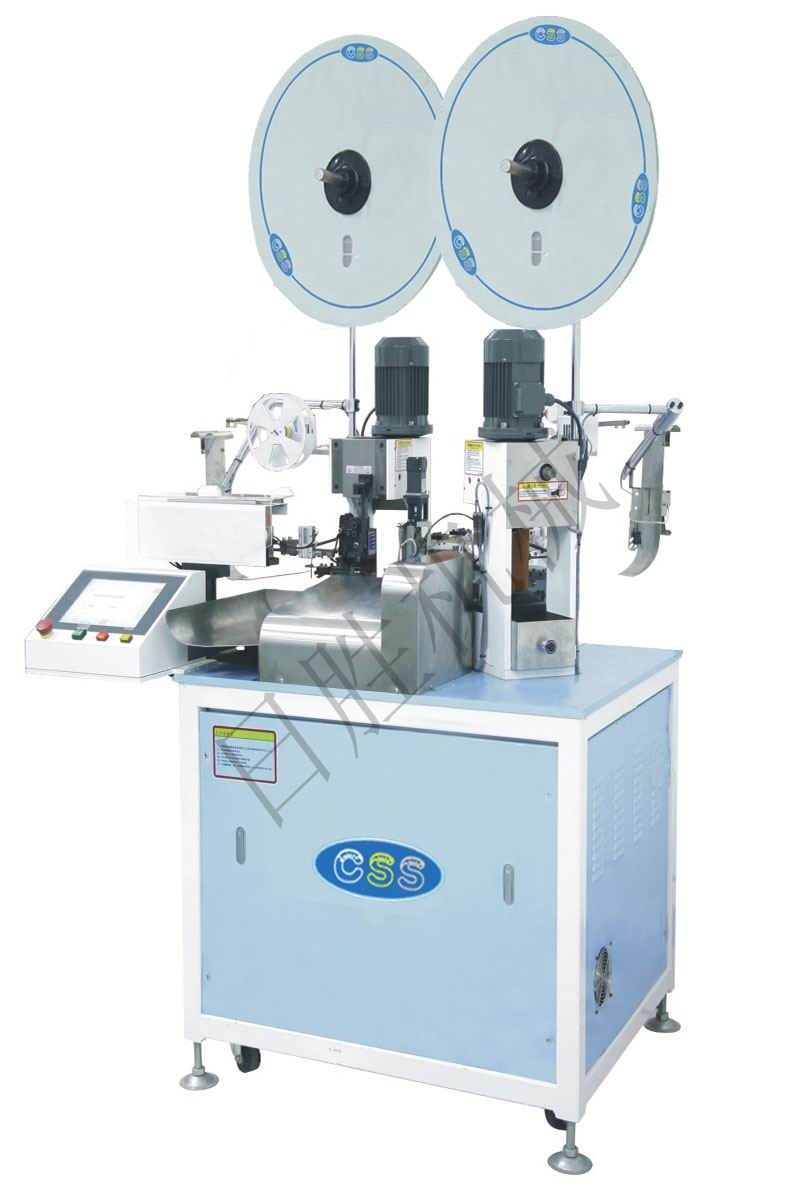

產品名稱： (JC-03)全自動兩端壓著機
規　　格： 1300W*1480D*1450H(MM)
產品備注： 高性能，高效益，易調試，好保養.
產品類別： 全自動端子機


產 品 說 明


特性


追求性能，價格優勢
提高電線測量長度精度的可靠性
大幅提高了生產性
大幅提高品質水準
改善作業環境
不需要另配送線裝置

用液晶彩色畫面顯示圖像

產品規格 specifications

功能
電線定長切斷（閉環），兩端剝皮（自動設定剝皮長度），兩端壓著（附帶壓著下沉緩沖結構），兩端半剝皮，切入深度自動設定，壓著位置自動設定，不僅運轉

能力
0.8秒/根（#28～#24最短切斷長度時），0.9秒/根 （#32～#30最短切斷長度時）

電線尺寸
0.03～0.2mm2(UL1571相當于AWG#32~#24* 皮層外徑2.0MM以下)

電線切斷長度
27～9.999MM (裝配AS40時) 30～9.999MM(裝配AS42時)選配件對應

切斷長度精度
切斷長度精度切斷長不足100MM誤差0.5MM+（設定切斷長度*0.002）切斷長度 200MM以上誤差1.0MM+(設定切斷長度*0.002)

剝皮長度
1側：1.0～10.0MM 2側：1.0～17.0MM

切入深度
最大調整量 3MM 100STEPS (1 STEP=0.02MM)

壓著能力
19600N (相當于2噸)*2臺低噪音規格

檢測裝置
有無打端，壓著錯誤，剝皮錯誤（接觸式），電線有無，電線過載

電源
3相：AC180-242V 50/60HZ 10A 單相： AC207~242V 50/60HZ 10A

壓縮空氣
0.5MPa(5kgf/cm2)月140NL/min（請使用清潔干燥的氣體）

機械尺寸*質量
1300W*1480D*1450H(MM)(不含突起物) 約400KG

選配件
送線器（WRS18,WRS12-400H3）,附帶端子垂送功能卷紙裝置，傳送帶料架，對應無需切斷端子邊角，其他公司模具用轉換器配件,LPC用冷卻扇組件，對應30MM.
