超聲波清洗機技術文件

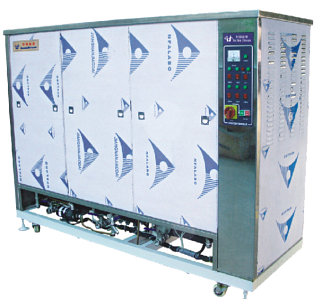

一． 設備名稱：超聲波氣相清洗機

二． 設備型號：HSO-4016R

三． 清洗對象：五金機械零件(電鍍零件)、線路板、電子零件等。

四. 清洗要求：
4.1 清洗后表面不得有油污、粉塵及其它雜物
4.2 生產效率：每天可三班生產，每班按7.5小時計算。

五.清洗介質:去油污環保清洗溶劑（有機環保溶劑，如酒精、丙酮等）

六.清洗工藝:
序號 工序方法 超聲功率 清洗節拍 加熱功率 溫控范圍 過濾精度
1 超聲波粗洗 480W 40KHZ 3～5分鐘 - RT—100℃ 20µ
2 超聲波精洗 480W 40KHZ - RT—100℃ 20µ
3 蒸汽浴洗冷凍干燥 2KW RT—100℃
4 蒸餾回收 3KW RT—100℃

七.設備主要技術要求:
7.1 結構組成
該清洗機主要由超聲波發生器、換能器、超聲波粗洗槽、超聲波精洗槽、蒸汽浴洗槽、冷凍干燥槽、蒸餾回收槽、循環過濾系統、蒸餾回收系統，自動溫控加熱系統、冷凍系統、控制面板、等組成。

7.2 設備描述
該清洗機是由4個不銹鋼材質制作的超聲波清洗槽、蒸汽浴洗槽、冷凍干燥槽、蒸餾回收槽組成的一條連續工作的裝置。操作者將裝有工件的清洗藍依次送往各工序段，對工件進行超聲波清洗槽、蒸汽浴洗及冷凍干燥，并將清洗好的工件卸下。

7.3 主要技術功能
7.3.1 第1槽超聲波粗洗
尺 寸：清洗有效尺寸(L×W×H):340×200×260mm
超聲波: 功率480W，頻率40KHZ，并設有電流大小指示表。8只日本NTK換能器 每只換能器60W。
循 環：設有自循環過濾系統,過濾泵為“日本易威奇”磁力泵，過濾精度20u，與第二槽共循環。
制冷降溫：采用5匹冷水機冷卻水循環，通過不銹鋼盤管對清洗劑制冷，溫度范圍10～20℃；槽體一側設有一組冷卻水盤管。

7.3.2 第2槽超聲波精洗
尺 寸：清洗有效尺寸(L×W×H):340×200×260mm
超聲波: 功率480W，頻率40KHZ，并設有電流大小指示表。8只日本NTK換能器 每只換能器60W。
循 環：設有自循環過濾系統,過濾泵為“日本易威奇”磁力泵，過濾精度20u。
制冷降溫：采用5匹冷水機冷卻水循環，通過不銹鋼盤管對清洗劑制冷，溫度范圍10～20℃；槽體一側設有一組冷卻水盤管。

7.3.3 蒸汽浴洗槽
尺 寸：清洗有效尺寸(L×W×H): 290×200×260mm
加 熱: 加熱功率：2KW采用無閃點進口鋁合金板式外置加熱器，自動數顯溫控器,RT-100℃可調
設有自動補液系統、液位控制系統及自動溫控系統。
工件在槽內進行蒸汽浴洗，同時可在冷凍區進行快速的冷凍干燥。

7.3.3 蒸餾回收槽
尺 寸：有效尺寸(L×W×H): 290×200×260mm
加 熱: 加熱功率：3KW采用無閃點進口鋁合金板式外置加熱器，自動數顯溫控器,RT-100℃可調
蒸餾回收槽將臟的清洗液加熱蒸餾成清潔的溶液，再經潔凈溶液儲液器將其中潔凈液體后補充給超聲波精洗槽，溢流到超聲波粗洗槽，再溢流回蒸餾回收槽，如此循環提高溶液利用率及清潔度,降低清洗成本。

7.3.4自動溫控加熱系統
總加熱功率5KW，清洗槽為側面布置加熱板，蒸汽浴洗槽和蒸餾回收槽內裝加熱管，根據工藝控制各槽溫度，各槽外殼貼保溫棉。溫度可調整、設定。溫控范圍：RT-100℃可調，溫控精度：設定值的±3℃。

7.3.5冷凍系統
附配置一臺5HP冷水機，確保冷凝區不結露，不產生霧氣。壓縮機采用法國泰康或日本大金品牌，其它元器件均采用進口件

7.3.6循環過濾系統
一、二槽設置一套獨立的自循環過濾系統，各清洗槽中清洗液經過水隔、循環泵、過濾器、管路、球閥形成自循環,過濾清洗液中雜質。
循環泵選用“日本易威奇”磁力泵，其流量和揚程的強度確保帶走清洗液中的懸浮塵埃。循環系統出口配置壓力顯示表。

7.3.7蒸汽浴洗槽的自動補液系統
當蒸汽浴洗槽的液面消耗低于150mm時，潔凈儲存器的純凈清洗液通過浮筒式液面控制和電磁閥對該槽自動補液。當蒸餾回收槽的液面低于150mm或高于350mm時，浮筒式液面控制觸動微動開關，發訊號并切斷該槽的加熱電源。

7.3.8超聲波清洗的基本原理及特點
由超聲波發生器產生的40KHZ的超音頻電信號，通過換能器的壓電效應轉換成同頻率的機械振蕩，并以超音頻機械波的形式在清洗液中輻射。由于超音頻機械波傳播的正墳區和負壓區交替作用，產生無數超過1000個大氣壓的微小氣泡并隨時爆破，形成對清洗物表面的細微局部高壓轟擊，使物體表面及縫隙之中的污垢迅速剝落，這就是超聲波清洗所特有的“空化效應”。
7.3.9超聲波結構組成和技術參數：
1）超聲波換能器16個，單個換能器功率：60W，總超聲功率為960W，超聲頻40KHz，換能器和震動面粘接牢固可靠，不易脫落；
2）超聲波發生器采用目前國際領先的他激式震蕩電路結構，
較舊式自激電路在輸出時功率增25%以上，電器性能符合《出廠標準》；
3）超聲波發生器裝置工作電壓AC220±10V，其具有過壓，過流，輸出短路等保護措施；
4）超聲波發生器裝置有電流表，用以觀察工作狀態；

八、 整機其它部分技術要求：
8.1清洗槽體采用2mmSUS316不銹鋼板、超聲波震動板采用2.5mm SUS316#不銹鋼板，清洗藍、管道、制冷排管均采用進口不銹鋼材料制作，底盤和支架采用型鋼制作。
8.2設獨立電器控制柜,各主要電器元件、控制零件、不銹鋼材料均為優質進口件。
8.3隨機配專用洗藍4只,每只洗藍2層
8.4各加熱源處盡量施加保溫棉，減少熱損。
8.5設備外型做到美觀、精細、方便維修、保養，為應急提供方便。
8.6設備維修保養方便，更換零件如過濾器芯應方便，各槽清理簡單方便。
8.7設備工作穩定，連續工作8～16小時不得出現故障。
8.8供電電源：三相四線 380V 50HZ
整機最大耗電量：10KW
主機外形尺寸約：2080×600×1280mm外型尺寸以具體設計為準
冷水機尺寸約：770×1150×1120mm
九、技術資料賣方隨貨交付買方如下技術資料：
（1）布線說明，電氣/氣動/液壓接線圖
（2）產品合格證
（3）安裝，操作及維修說明書

十. ：培訓：
（1）貨物在買方最終驗收后，賣方負責對買方的技術人員進行操作技術及維護保養培訓，使這些技術人員能自如地正確使用貨物，并能對貨物進行基本的維護保養工作。
（2）若買方技術人員提出對其他使用技術上的要求，賣方應通過電話或傳真等方式及時對技術人員提供所需的技術指導。

十一：驗收：驗收標準及方法按照貨物的《技術協議》及《產品說明書》為準。

十二：其它
12.1賣方向現場施工人員提供所需的所有細節,以便準備現場設備安裝。
12.2賣方負責在用戶工廠現場安裝設備，安裝完成后對用戶的相關人員進行培訓。
12.3設備交付使用后無償提供為期一年的技術支持與服務。
12.4賣方提供一份保證書副本，上面注明保修有效日期、覆蓋范圍以及賣方的聯系人。保修期內保證在接到使用方請求維修服務后12小時內派人前往。
12.5隨機提供一份操作規程書。

十三、設備價格：

十四、付款方式：
十五、制造周期：15個工作日

十六、運輸方式：供方負責送貨到需方工廠。


（完）
制造 商 名 稱： 深圳市好順超聲設備有限公司
簽字人姓名職務： 劉 光 橋 經理
手 機： （0）13684929967
電 話： （0755）28160629
直 線： （055）81707582
傳 真： （0755）28160979
網址:www.shenzhenhaosunhaosho.Com
